* LA FOTO RAPPRESENTA IL MODELLO DEL DISTRIBUTORE * IL NUMERO DI LEVE DI QUESTA INSERZIONE E’ RIPORTATO NEL TITOLO E LE CARATTERISTICHE NELLA DESCRIZIONE Caratteristiche Tecniche Elevate prestazioni tecniche che consentono una vasta applicazione. Corpo in ghisa speciale ad alta … Continua a leggere

* LA FOTO RAPPRESENTA IL MODELLO DEL DISTRIBUTORE

* IL NUMERO DI LEVE DI QUESTA INSERZIONE E’ RIPORTATO NEL TITOLO E LE CARATTERISTICHE NELLA DESCRIZIONE

Caratteristiche Tecniche

Elevate prestazioni tecniche che consentono una vasta applicazione.

Corpo in ghisa speciale ad alta resistenza per essere adatto alle alte pressioni di lavoro.

Cursori nichelati ad alto scorrimento che permettono di poter lavorare ad alte pressioni con lunga durata di vita.

Trafilamento di valore ridottissimo.

Intercambiabilità dei cursori, anche con quelli dei distributori componibili.

Possibilità di inversione del lato di comando ruotando il cursore di 180°, consentendo così unificazione e versatilità.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Specifiche tecniche :

Limiti temperatura olio	Temperatura olio consigliata	Filtraggio consigliato	Fluido	Viscosità
-30 ÷ 80 °C	30 ÷ 60 °C	26/23μm ISO DIS 4406	Olio minerale	10 ÷ 400 mm2/s







Filettature disponibili :

Bocche	BSP (standard)
P1	G 1/2″
P2	G 1/2″
A-B	G 1/2″
T1	G 1/2″
T2	G 1/2″



Perdite di carico con cursore in posizione neutra



Perdite di carico con cursore in posizione di lavoro



Perdite di carico con cursore in posizione di lavoro







Curve di progressività

Trafilamenti sul cursore









Collettore di entrata con valvola limitatrice di pressione VLP

	Tipo molla per la VLP	Taratura valvola bar
	Bianca	10 ÷ 80
	Nera (standard)	81 ÷ 200 (150)
	Rossa	201 ÷ 380



Cursori

Doppio effetto, A e B chiusi in posizione 0





Tipo di comando

Comando manuale con leva standard

	A	B	C	D	Z
	42	205	7°	18°	50.5



Fiancata di scarico



Codici prodotti

Codice	Descrizione	Portata massima (l/min)	Pressioni massima di lavoro (bar)	Pressioni massima sullo scarico (bar)	Peso kg

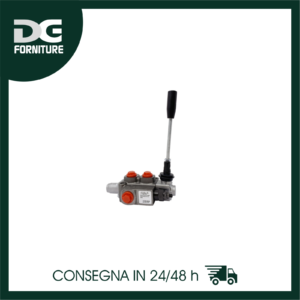

LHNQ451	DISTRIBUTORE D.E. 1 LEVA 1/2″ – Q45 – (cursore standard P in T – A & B chiusi)	55	350	25	3
LHNQ452	DISTRIBUTORE D.E. 2 LEVE 1/2″ – Q45 – (cursore standard P in T – A & B chiusi)		350		4.50

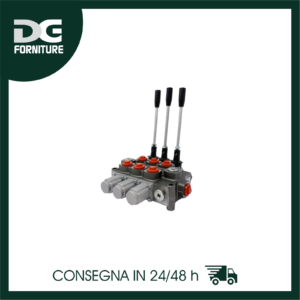

LHNQ453	DISTRIBUTORE D.E. 3 LEVE 1/2″ – Q45 – (cursore standard P in T – A & B chiusi)		320		5.60

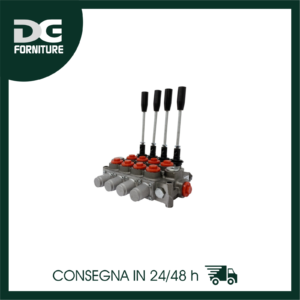

LHNQ454	DISTRIBUTORE D.E. 4 LEVE 1/2″ – Q45 – (cursore standard P in T – A & B chiusi)		300		7.30

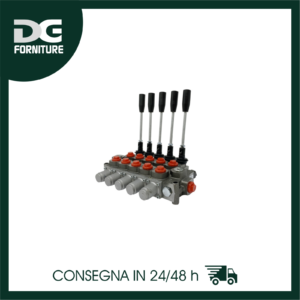

LHNQ455	DISTRIBUTORE D.E. 5 LEVE 1/2″ – Q45 – (cursore standard P in T – A & B chiusi)		300		8.90
LHNQ456	DISTRIBUTORE D.E. 6 LEVE 1/2″ – Q45 – (cursore standard P in T – A & B chiusi)		300		10.1
LHNQ457	DISTRIBUTORE D.E. 7 LEVE 1/2″ – Q45 – (cursore standard P in T – A & B chiusi)		300		11

N.B. Su richiesta, fornibile fino a 8 leve
