Descrizione

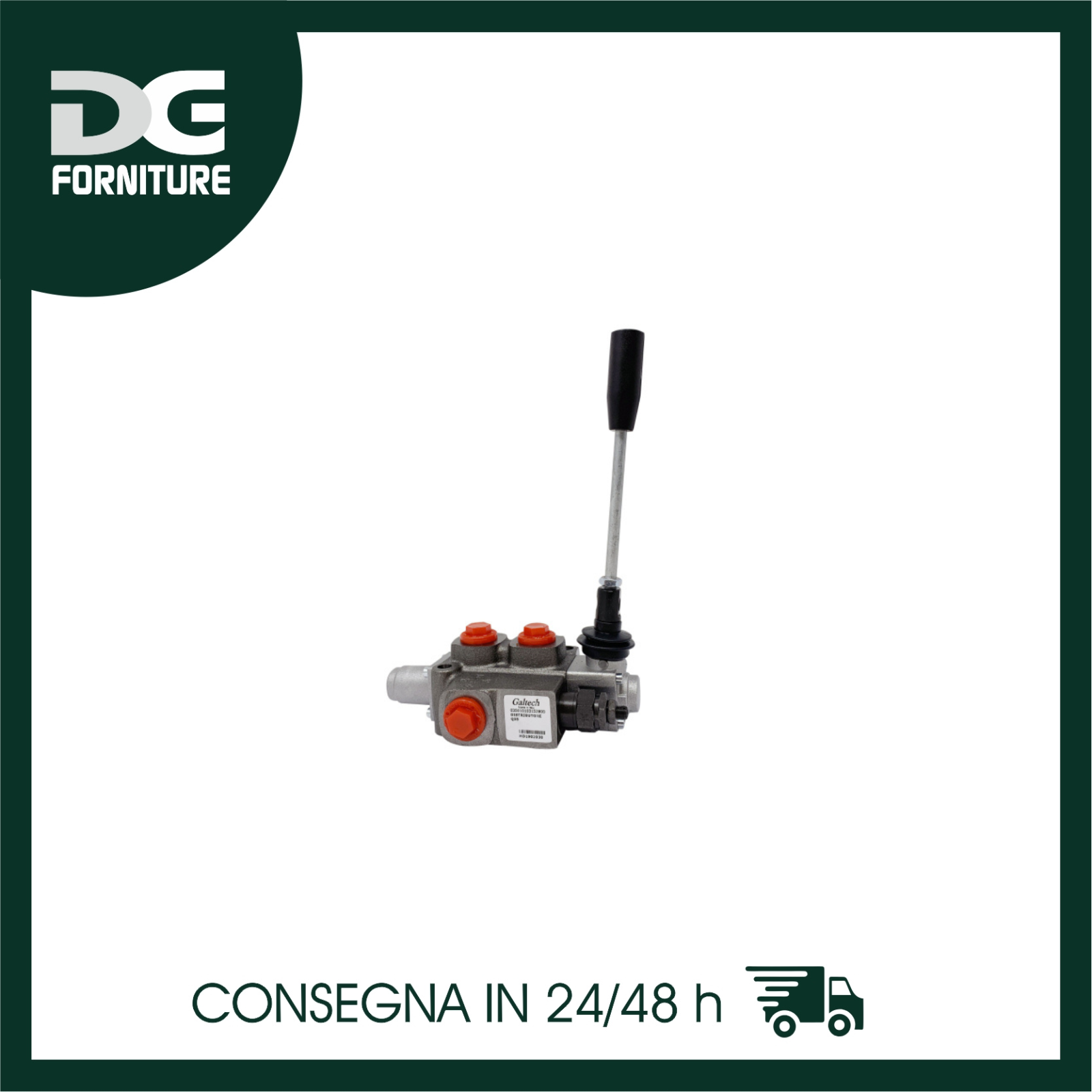

* LA FOTO RAPPRESENTA IL MODELLO DEL DISTRIBUTORE
* IL NUMERO DI LEVE DI QUESTA INSERZIONE E’ RIPORTATO NEL TITOLO E LE CARATTERISTICHE NELLA DESCRIZIONE
Caratteristiche Tecniche
Elevate prestazioni tecniche che consentono una vasta applicazione.
Corpo in ghisa speciale ad alta resistenza per essere adatto alle alte pressioni di lavoro.
Cursori nichelati ad alto scorrimento che permettono di poter lavorare ad alte pressioni con lunga durata di vita.
Trafilamento di valore ridottissimo.
Intercambiabilità dei cursori, anche con quelli dei distributori
componibili.
Possibilità di inversione del lato di comando ruotando il cursore di 180°, consentendo così unificazione e versatilità.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Specifiche tecniche :
|
Limiti temperatura olio |
Temperatura olio consigliata |
Filtraggio consigliato |
Fluido |
Viscosità |
|
-30 ÷ 80 °C |
30 ÷ 60 °C |
26/23μm ISO DIS 4406 |
Olio minerale |
10 ÷ 400 mm2/s |
Filettature disponibili :
|
Bocche |
BSP (standard) |
|
P1 |
G 3/8″ |
|
A-B |
G 3/8″ |
|
T1 |
G 3/8″ |
Perdite di carico con cursore in posizione neutra
Perdite di carico con cursore in posizione di lavoro
Perdite di carico con cursore in posizione di lavoro
Curve di progressività
Trafilamenti sul cursore
Collettore di entrata con valvola limitatrice di
pressione VLP
|
Tipo molla per la VLP |
Taratura valvola |
|
|
Bianca |
10 ÷ 80 |
|
|
Nera (standard) |
81 ÷ 200 (150) |
|
|
Rossa |
201 ÷ 380 |
Cursori
Doppio effetto, A e B chiusi in posizione 0

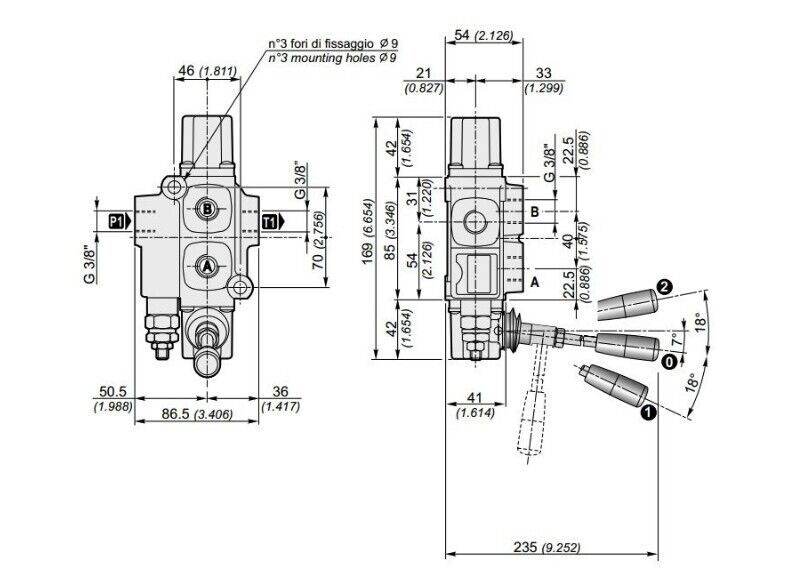

Tipo di comando
Comando manuale con leva standard
|
A |
B |
C |
D |
Z |
|
|
42 |
205 |
7° |
18° |
50.5 |
Fiancata di scarico
Codici prodotti
|
Codice |
Descrizione |
Portata massima (l/min) |
Pressione massima di lavoro (bar) |
Pressione massima sullo scarico (bar) |
Peso kg |
|
LHNQ351 |
DISTRIBUTORE D.E. 1 LEVA 3/8″ – Q35 – (cursore |
50 |
300 |
25 |
1.85 |
