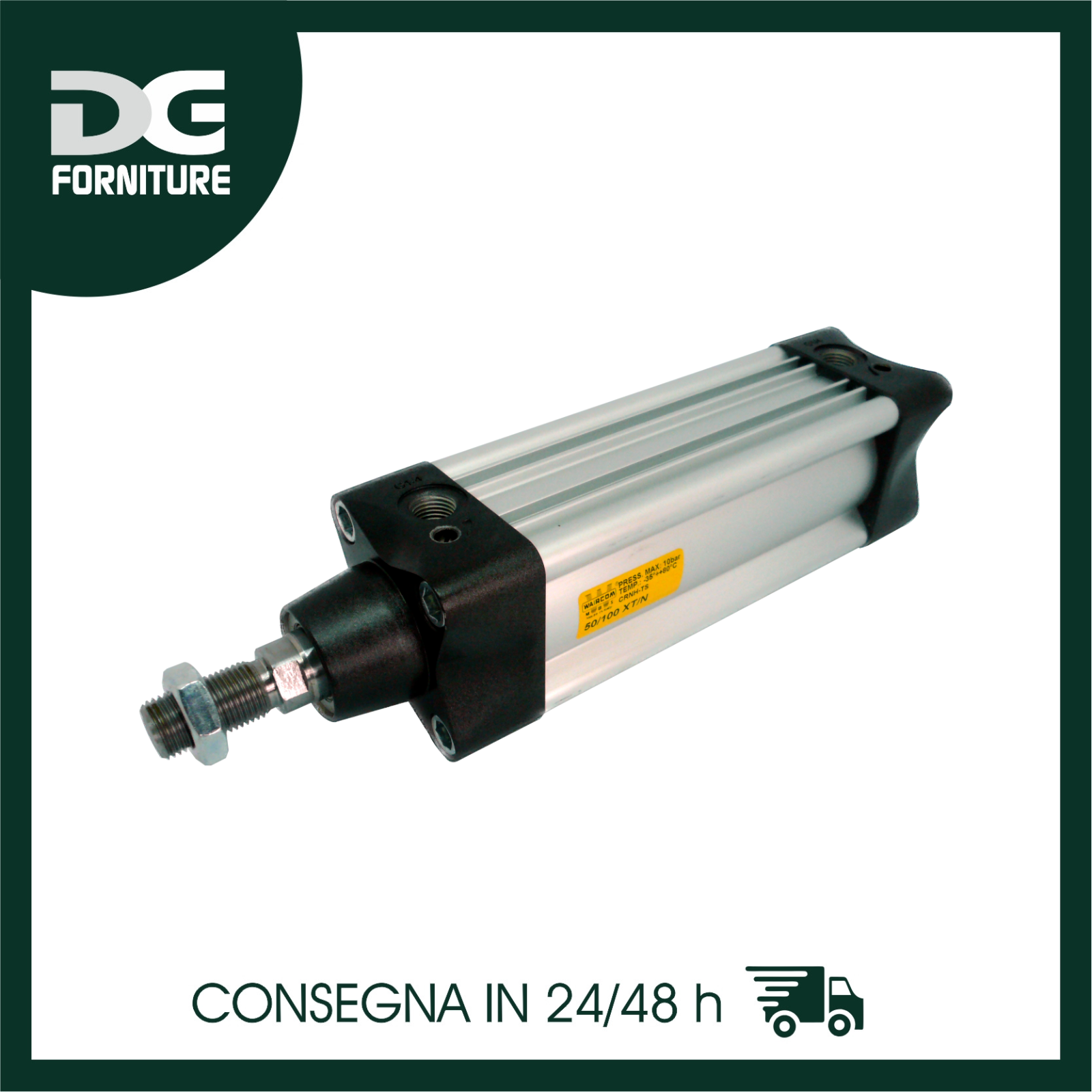

CILINDRO ARIA COMRESSA PNEUMATICO WAIRCOM SERIE XT PROF ALETTATO C/CAVE SENSORI

Descrizione

I cilindri della serie XT e relativi accessori fissaggi, sono conformi alla norma ISO 15552, che ne assicura la completa intercambiabilità con i precedenti cilindri a norma ISO 6431/VDMA 24562. Sono fornibili dal Ø 32 al Ø 100 con pistone in tecnopolimero di serie. La camicia, in lega di alluminio estrusa, presenta 2 cave a “T” su un lato dove è possibile montare a scomparsa i sensori magnetici serie FM 100.

A richiesta i cilindri serie XT sono fornibili conformi alle direttive ATEX categoria 2GD.

CARATTERISTICHE TECNICHE

• Pressione di esercizio 1÷10 bar
• Temperatura di esercizio 0 ÷ +80 °C (con aria secca –35 °C)
• 0 ÷ +150 °C con guarnizioni per alta temperatura (con aria secca –10 °C)
• Fluido Aria compressa, filtrata, lubrificata ininterrottamente, non lubrificata o secca lubrificata
• Versioni Doppio effetto, semplice effetto molla anteriore, semplice effetto molla posteriore, stelo passante, tandem doppia spinta, tandem doppia corsa, tandem contrapposti
• Alesaggi Ø 32, 40, 50, 63, 80, 100
• Attacchi Ø 32 = G 1/8 Ø 40 – 50 = G 1/4 Ø 63 – 80 = G 3/8 Ø 100 = G 1/2
• Corse standard (mm)* 25, 50, 75, 80, 100, 125, 150, 160, 200, 250, 300, 320, 350, 400, 500, 550, 600, 650, 700, 800, 900, 1000
• Lunghezza deceleratori Ø 32 40 50 63 80 100 mm 24 29 29 35 35 40
• Corse max (mm) Ø 32 ÷ 100 = 3000; versione T, P, V = 1000
• Corse max sempl. eff. (mm) Ø 32 ÷ 63 = 50, Ø 80 – 100 = 100

*Per le corse inferiori alla lunghezza dei decelatori, di serie il cilindro non è ammortizzato

CARATTERISTICHE COSTRUTTIVE

• Testate Lega alluminio pressofuso, passivata e verniciata
• Camicia Profilo estruso in lega di alluminio anodizzata 20 µm
• Viti Acciaio (autoformanti)
• Stelo Acciaio C45 cromato
• Acciaio INOX AISI 303 rullato
• Dado stelo Acciaio
• Acciaio INOX
• Bronzina guida stelo Bronzo-Ferro 20%, sinterizzata autolubrificante
• Pistone Tecnopolimero (con o senza magnete)
• Lega di alluminio (con o senza magnete) per alte temperature; per applicazioni che non prevedono l’effettivo utilizzo degli
• ammortizzi; per applicazioni gravose e corse oltre i 1000 mm
• Guarnizioni Poliuretano
• FKM (Viton®)
• Cover strips Polivinilcloruro
• Molla Acciaio per molle
