Descrizione

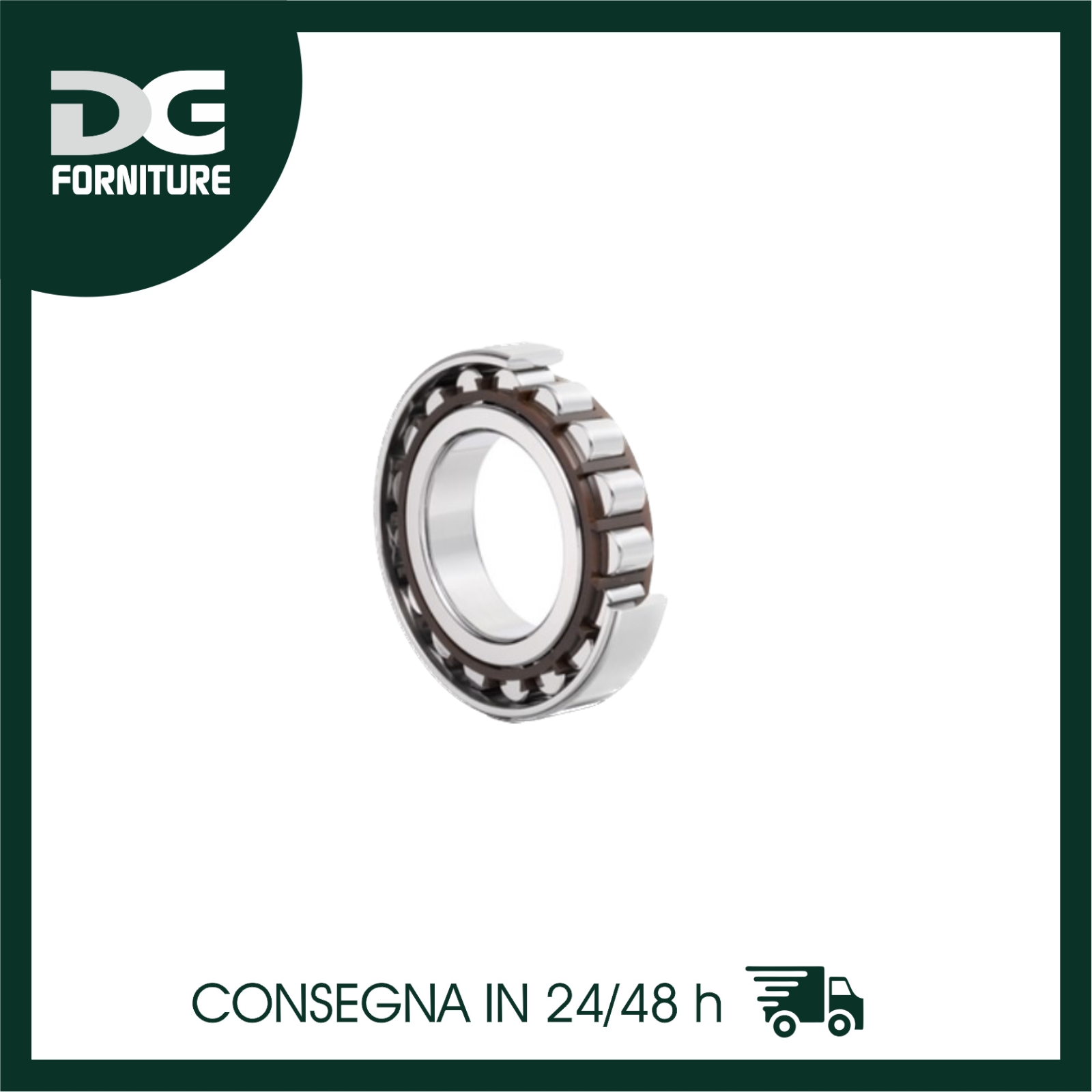

Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
|
CARATTTERISTICHE TECNICHE |
|
|
Marchio |
SNR |
|

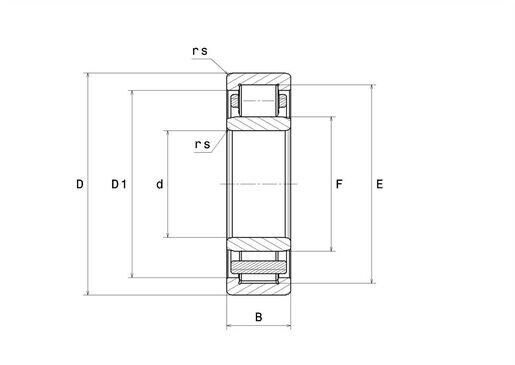

d – Diametro interno |
25 mm |
|
D – Diametro Esterno |
52 mm |
|
B – Larghezza cuscinetto/anello interno |
18 mm |
|
E – Diametro superiore rulli |
46,5 mm |
|
F – Diametro inferiore rulli |
31,5 mm |
|
D1 – Diametro interno flangia AE |
43,8 mm |
|
rs – Raggio minimo del Raccordo |
1 mm |
|
r1s – Raggio minimo del Raccordo |
0,6 mm |
|
Classe di gioco radiale |
CN |
|
Peso |
0,164 kg |
|
PRESTAZIONI |
|
|
C – Capacità carico dinamico |
36 kN |
|
C0 – Capacità carico statico |
36 kN |
|
Cu – Carico limite a fatica |
4,4 kN |
|
Nref – Velocità termica di riferimento |
9700 tr/min |
|
Nlim – Velocità meccanica limite |
17000 tr/min |
|
Nlim – Velocità limite lub olio |
14000 tr/min |
|
Nlim – Velocità limite lub grasso |
11000 tr/min |
|
Tmin – Temp min di funzionamento |
-20 °C |
|
Tmax – Temp max di funzionamento |
120 °C |
|
FREQUENZE DEL CUSCINETTO |
|
|
BPFO – Frequenza propria anello esterno (60 giri/min) |
5,25 Hz |
|
BPFI – Frequenza propria anello interno (60 giri/min) |
7,75 Hz |
|
FTF – Frequenza propria gabbia (60 giri/min) |
0,404 Hz |
|
BSF – Frequenza propria corpi volventi (60 giri/min) |
5,008 Hz |
|

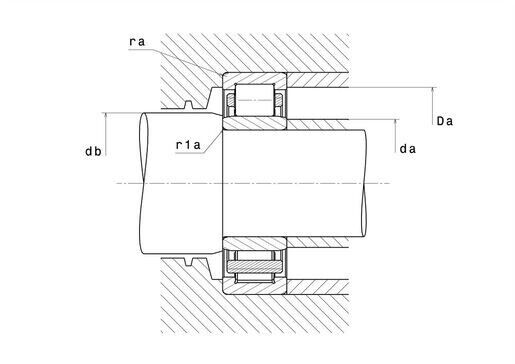

DIMENSIONI DI INGOMBRO |
|
|
da min – Diametro minimo spalla AI |
29 mm |
|
da max – Diametro massimo spalla faccia piccola |
31 mm |
|
Da max – Diametro massimo spalla AE |
47 mm |
|
ra max – Raggio massimo di raccordo |
1 mm |
|
r1a – Raggio massimo del raccordo |
0,6 mm |
