Descrizione
|

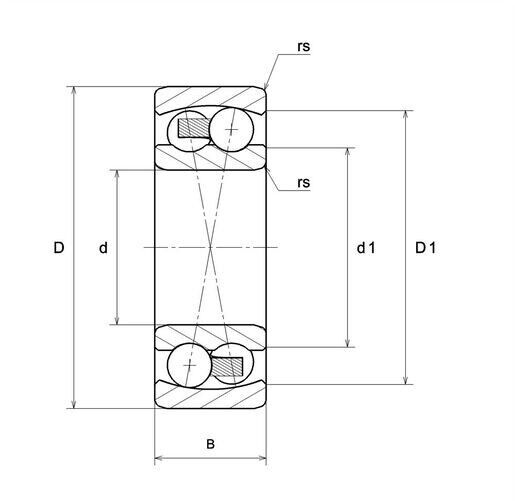

CARATTTERISTICHE TECNICHE |
|
| Marchio | SNR |
| d – Diametro interno | 20 mm |
| D – Diametro Esterno | 47 mm |
| B – Larghezza cuscinetto/anello interno | 18 mm |
| d1 – Diametro esterno Anello interno | 28 mm |
| D1 – Diametro interno Anello esterno | 39,9 mm |
| rs – Raggio minimo del Raccordo | 1 mm |
| Classe di gioco radiale | CN |
| Classe di precisione | P0 |
| Peso | 0,136 kg |
|
PRESTAZIONI |
|
| C – Capacità carico dinamico | 14,3 kN |
| C0 – Capacità carico statico | 3,55 kN |
| Cu – Carico limite a fatica | 0,16 kN |
| e – Coefficiente | 0.44 |
| Y0 – Coefficiente di carico assiale statico | 1.51 |
| Y1 – Coefficiente di carico assiale inferiore | 1.45 |
| Y2 – Coefficiente di carico assiale superiore | 2.24 |
| Nref – Velocità termica di riferimento | 16000 tr/min |
| Nlim – Velocità meccanica limite | 19000 tr/min |
| Tmin – Temp min di funzionamento | -20 °C |
| Tmax – Temp max di funzionamento | 120 °C |
|
FREQUENZE DEL CUSCINETTO |
|
| BPFO – Frequenza propria anello esterno (60 giri/min) | 3,858 Hz |
| BPFI – Frequenza propria anello interno (60 giri/min) | 6,142 Hz |
| FTF – Frequenza propria gabbia (60 giri/min) | 0,386 Hz |
| BSF – Frequenza propria corpi volventi (60 giri/min) | 3,986 Hz |
|

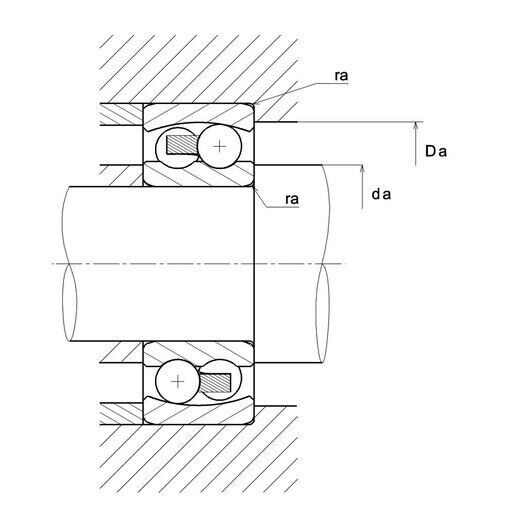

DIMENSIONI DI INGOMBRO |
|
| da min – Diametro minimo spalla AI | 25 mm |
| Da max – Diametro massimo spalla AE | 42 mm |
| ra max – Raggio massimo di raccordo dell’albero e dell’alloggiamento | 1 mm |
