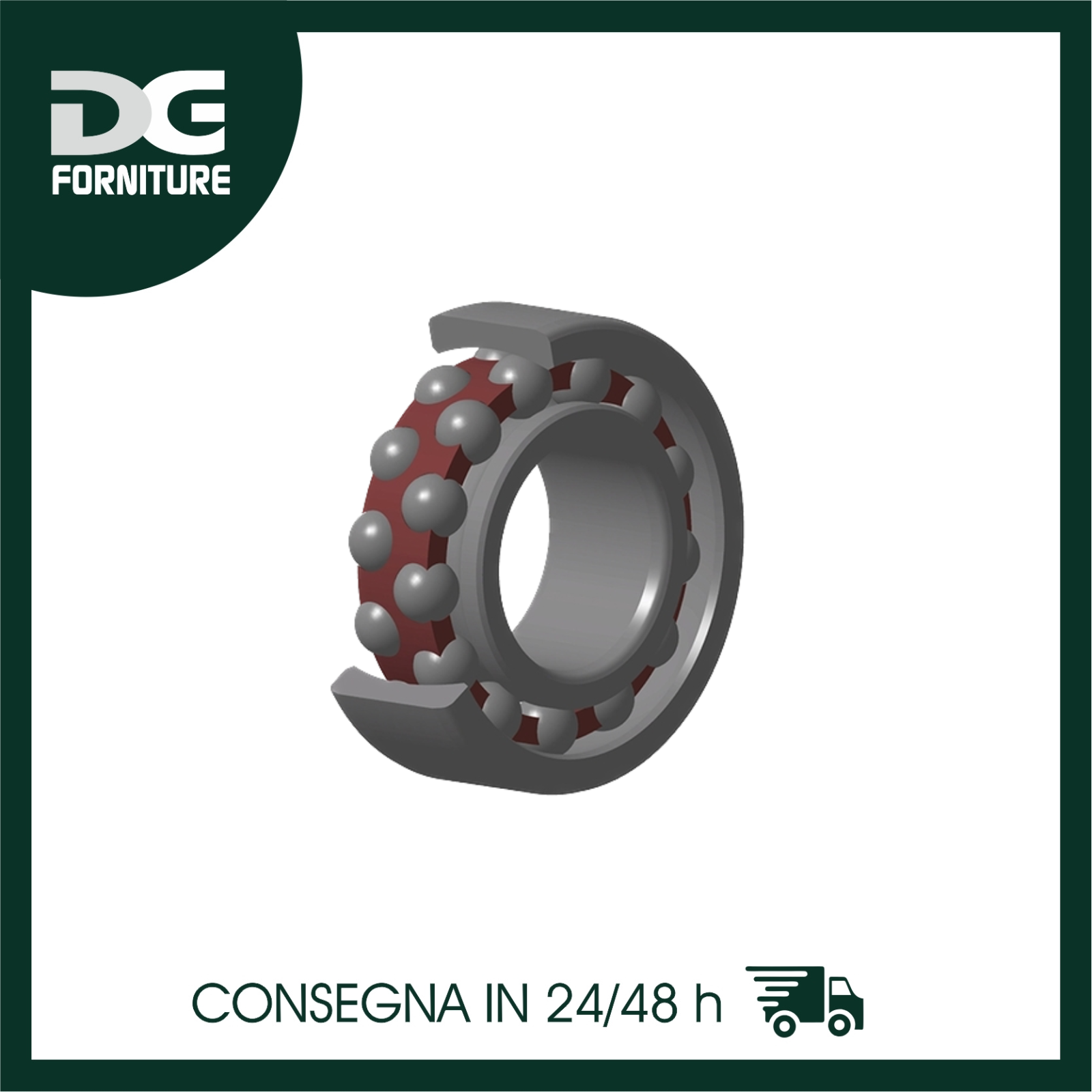

CUSCINETTO SNR RADIALE A DOPPIA CORONA DI SFERE APERT GABBIA IN POLIAMMIDE 4203A

CARATTTERISTICHE TECNICHE

Marchio

SNR

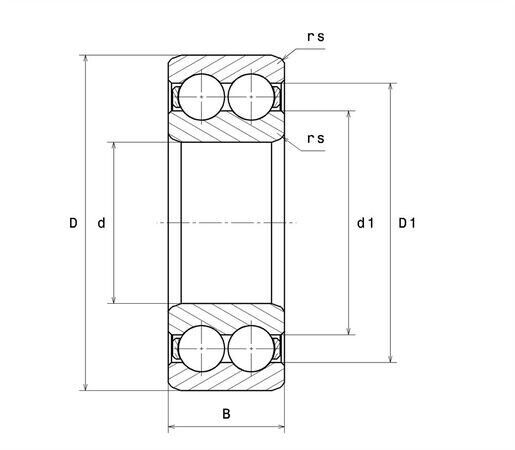

d – Diametro interno

17 mm

D – Diametro Esterno

40 mm

B – Larghezza cuscinetto/anello interno

16 mm

d1 – Diametro esterno Anello interno

24 mm

D1 – Diametro interno Anello esterno

33 mm

rs – Raggio minimo del Raccordo

0,6 mm

Classe di gioco radiale

CN

Classe di precisione

P0

Peso

0,09 kg

PRESTAZIONI

C – Capacità carico dinamico

14,7 kN

C0 – Capacità carico statico

9,5 kN

Cu – Carico limite a fatica

0,59 kN

f0 – Coefficiente

13.1

Nref – Velocità termica di riferimento

15000 tr/min

Nlim – Velocità meccanica limite

17000 tr/min

Tmin – Temp min di funzionamento

-20 °C

Tmax – Temp max di funzionamento

120 °C

FREQUENZE DEL CUSCINETTO

BPFO – Frequenza propria anello esterno (60 giri/min)

3,053 Hz

BPFI – Frequenza propria anello interno (60 giri/min)

4,947 Hz

FTF – Frequenza propria gabbia (60 giri/min)

0,382 Hz

BSF – Frequenza propria corpi volventi (60 giri/min)

3,987 Hz

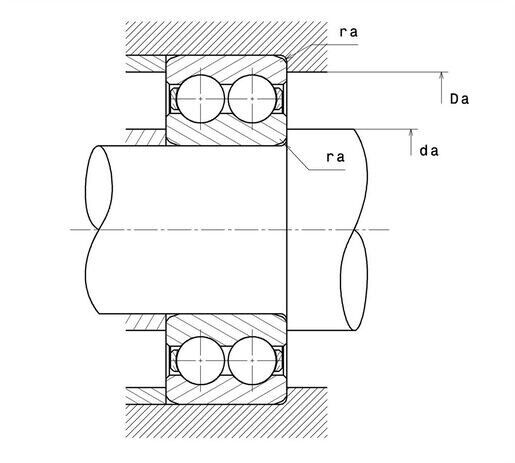

DIMENSIONI DI INGOMBRO

da min – Diametro minimo spalla AI

21 mm

Da max – Diametro massimo spalla AE

36 mm

ra max – Raggio massimo di raccordo dell’albero e dell’alloggiamento

0,6 mm
