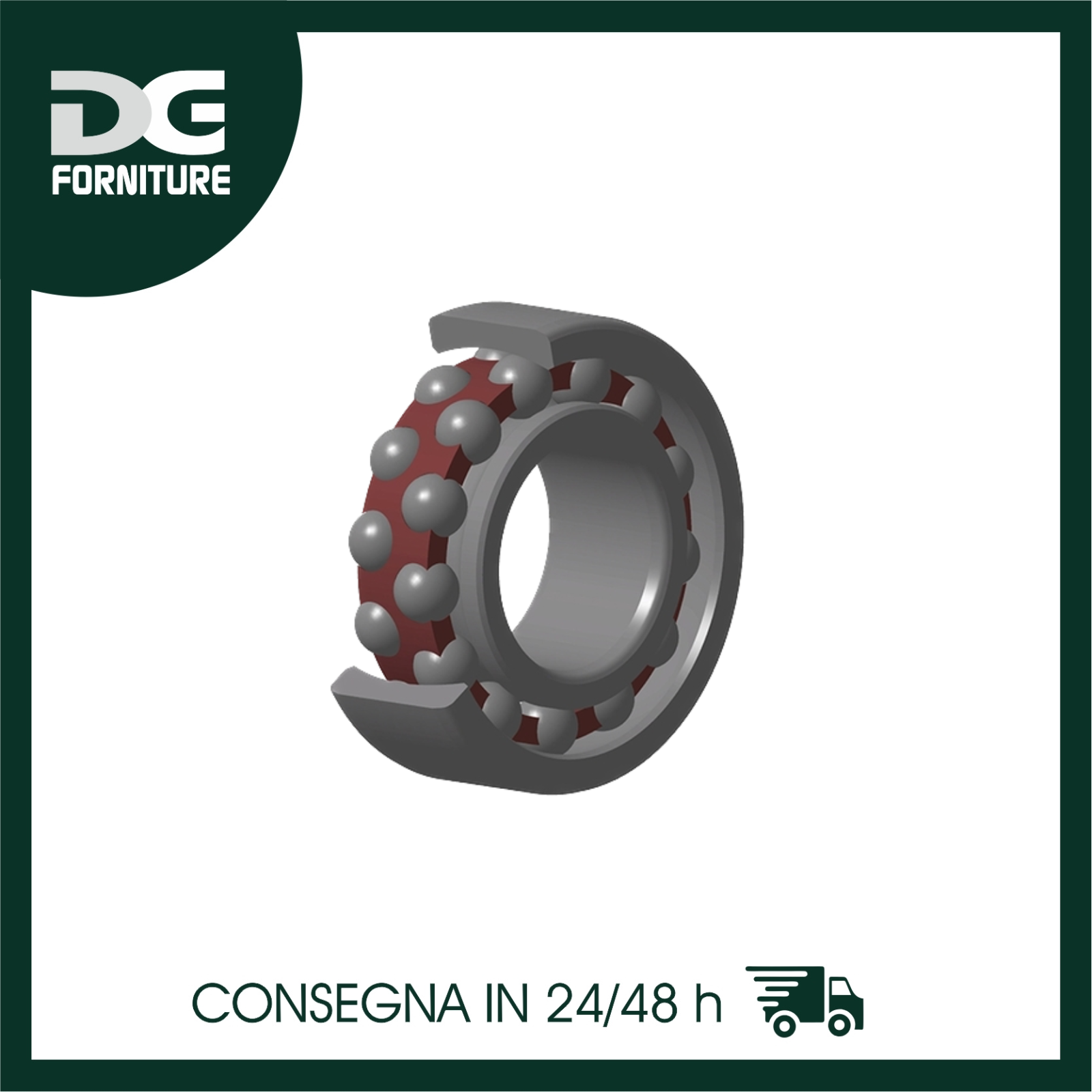

CUSCINETTO SNR RADIALE A DOPPIA CORONA DI SFERE APERT GABBIA IN POLIAMMIDE 4207A

CARATTTERISTICHE TECNICHE

Marchio

SNR

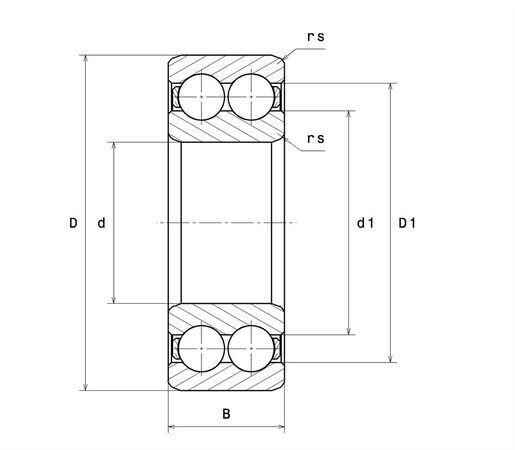

d – Diametro interno

35 mm

D – Diametro Esterno

72 mm

B – Larghezza cuscinetto/anello interno

23 mm

d1 – Diametro esterno Anello interno

47,8 mm

D1 – Diametro interno Anello esterno

59,2 mm

rs – Raggio minimo del Raccordo

1,1 mm

Classe di gioco radiale

CN

Classe di precisione

P0

Peso

0,4 kg

PRESTAZIONI

C – Capacità carico dinamico

32,2 kN

C0 – Capacità carico statico

26,3 kN

Cu – Carico limite a fatica

1,46 kN

f0 – Coefficiente

14.5

Nref – Velocità termica di riferimento

8700 tr/min

Nlim – Velocità meccanica limite

9000 tr/min

Tmin – Temp min di funzionamento

-30 °C

Tmax – Temp max di funzionamento

130 °C

FREQUENZE DEL CUSCINETTO

BPFO – Frequenza propria anello esterno (60 giri/min)

4,11 Hz

BPFI – Frequenza propria anello interno (60 giri/min)

5,89 Hz

FTF – Frequenza propria gabbia (60 giri/min)

0,411 Hz

BSF – Frequenza propria corpi volventi (60 giri/min)

5,439 Hz

DIMENSIONI DI INGOMBRO

da min – Diametro minimo spalla AI

42 mm

Da max – Diametro massimo spalla AE

65 mm

ra max – Raggio massimo di raccordo dell’albero e dell’alloggiamento

1 mm
