Descrizione

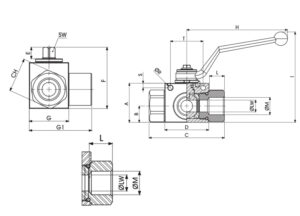

| Codice | Tipo | PN | DN | A | B | C | D | E | F | G | G1 | H | I | L | ØM | CH | ØR | S | T | SW | ØLW | Peso | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acciaio al carbonio | Acciaio Inox | MPa | bar | Kg | ||||||||||||||||||||
| EFRBK304LF | – | GE3 G 1/4” | 50 | 500 | 6 | 35 | 14,5 | 71 | 42,4 | 11 | 49 | 30 | 48,5 | 110 | 91,5 | 15,5 | G 1/4” | 24 | 5,25 | 4,5 | 34 | 9 | 6 | 0,53 |
| EFRBK306LF | EFRBK306LFI | GE3 G 3/8” | 50 | 500 | 10 | 40 | 17,4 | 73 | 44,4 | 11 | 54,25 | 35 | 54,5 | 110 | 96,5 | 15,5 | G 3/8” | 30 | 5,25 | 4,5 | 34 | 9 | 10 | 0,69 |
| EFRBK308LF | EFRBK308LI | GE3 G 1/2” | 50 | 500 | 13 | 43 | 18 | 83 | 48,4 | 11 | 57 | 37 | 58,5 | 110 | 99,5 | 17 | G 1/2” | 32 | 5,25 | 5 | 36 | 9 | 13 | 0,82 |
| EFRBK312LF | EFRBK312I | *GE3 G 3/4” | 42/40 | 420/400 | 20 | 57 | 23,4 | 95 | 62,5 | 14 | 73,5 | 49 | 75 | 180 | 106,5 | 21 | G 3/4” | 41 | 6,25 | 6 | 50 | 14 | 20 | 1,58 |
| EFRBK316LF | EFRBK316I | *GE3 G 1” | 42/35 | 420/350 | 25 | 65 | 29,5 | 112 | 66,5 | 14 | 83,5 | 55 | 89 | 180 | 116,5 | 24 | G 1” | 50 | 6,25 | 6 | 50 | 14 | 25 | 2,42 |
| EFRBK320LF | – | GE3 G 1.1/4” | 35 | 350 | 25 | 65 | 29,5 | 120 | 66,5 | 14 | 83,5 | 55 | 89 | 180 | 116,5 | 24 | G 1.1/4” | 55 | 6,25 | 6 | 50 | 14 | 25 | 2,60 |
| EFRBK324LF | EFRBK324LI | GE3 G 1.1/2” | 35 | 350 | 25 | 65 | 19,5 | 124 | 66,5 | 14 | 83,5 | 55 | 89 | 180 | 116,5 | 24 | G 1.1/2” | 60 | 6,25 | 6 | 50 | 14 | 25 | 2,75 |
*Per i deviatori di Tipo GE3 G 3/4″ e G 1″ la pressione varia a seconda del materiale :
- EFRBK312LF : Acciaio al carbonio MPa 42
- EFRBK312I : Acciaio Inox MPa 40
- EFRBK316LF : Acciaio al carbonio MPa 42
- EFRBK316I : Acciaio Inox MPa 35
