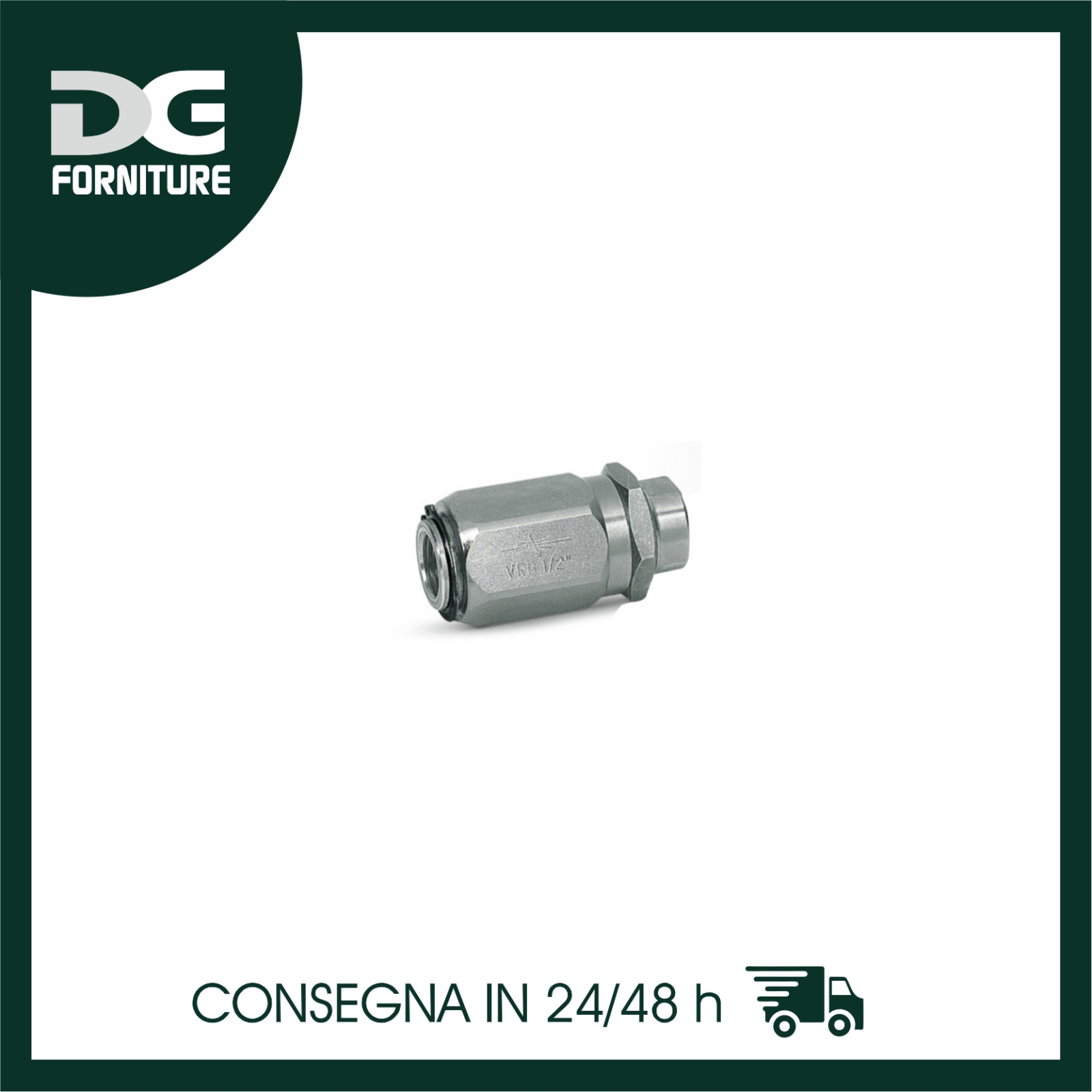

VALVOLA DI REGOLAZIONE FLUSSO BIDIREZIONALE A MANICOTTO

Descrizione

Impiego

Valvole che permettono di regolare la velocità di un attuatore in entrambe le direzioni. Non essendo compensate alla pressione, la regolazione del fluido dipenderà dalla pressione e dalla viscosità dell’olio.

Materiali e caratteristiche

• Corpo e camicia: acciaio zincato
• Componenti interni: acciaio temprato termicamente e rettificato
• Guarnizioni: BUNA N standard
• Tenuta: per accoppiamento. Trafilamento trascurabile a valvola chiusa

Montaggio

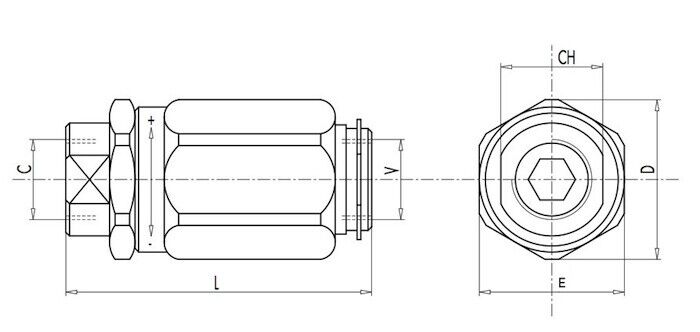

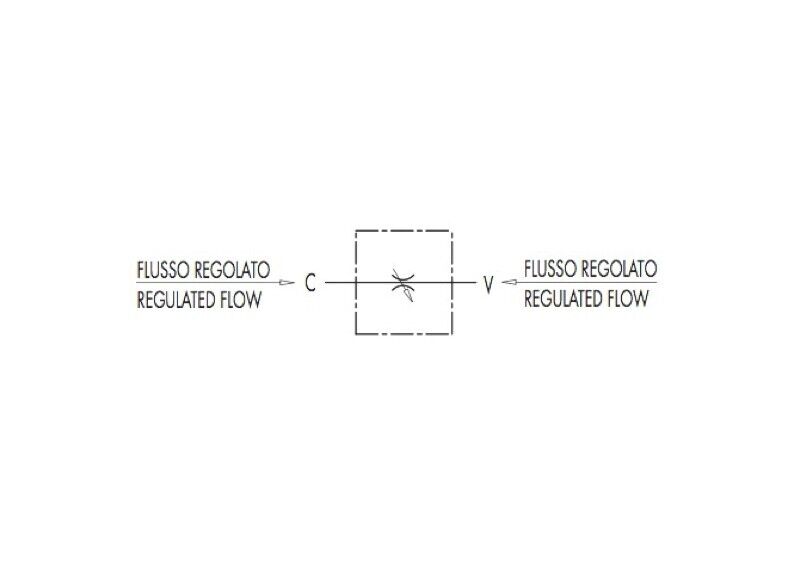

Collegare V all’alimentazione e C all’attuatore da regolare.
In caso di impiego su cilindri con valvola di blocco, la VRB va montata tra cilindro e valvola di blocco.
La regolazione del flusso si effettua tramite la rotazione del manicotto esterno: ruotando in senso orario si aumenta il flusso e viceversa. Una volta regolata la portata, riportare la ghiera di fermo in posizione in modo da mantenere i valori impostati anche in presenza di vibrazioni.

Codici prodotti
