Descrizione
Impiego
Valvole che permettono di regolare la velocità di un attuatore in una direzione e consentono il flusso libero nell’altra. Non essendo compensate alla pressione, la regolazione del fluido dipenderà dalla pressione e dalla viscosità dell’olio.
Materiali e caratteristiche
- Corpo e camicia: acciaio zincato
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: per accoppiamento. Trafilamento trascurabile a valvola chiusa
Montaggio

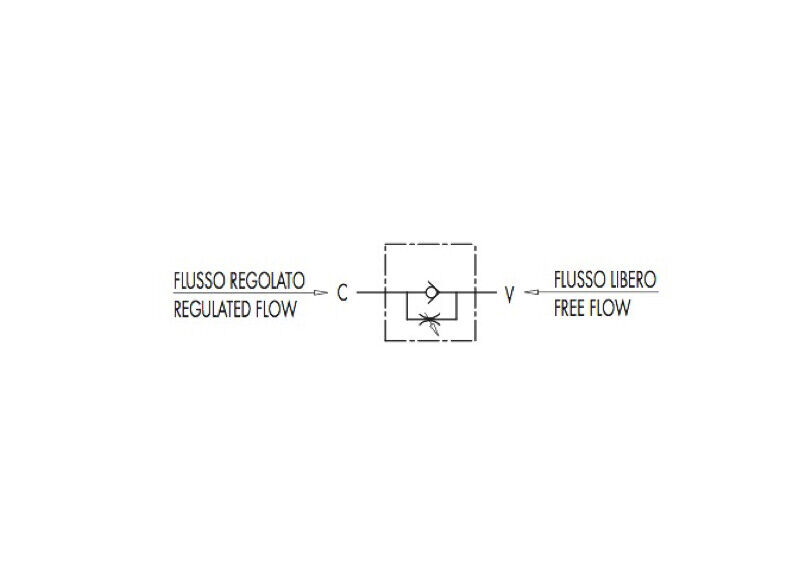

Collegare V all’alimentazione e C all’attuatore da regolare. Il flusso è regolato da C a V e libero nel senso opposto. In caso di impiego su attuatori con valvola di blocco, la VRF va montata tra attuatore e valvola di blocco.
La regolazione del flusso si effettua tramite la rotazione del manicotto esterno: ruotando in senso orario si aumenta il flusso e viceversa. Una volta regolata la portata, riportare la ghiera di fermo in
posizione in modo da mantenere i valori impostati anche in presenza di vibrazioni.
Codici prodotti
|
Codice |
Tipo |
Materiale |

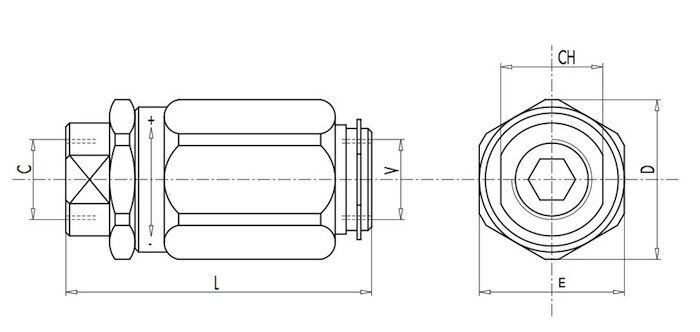

Dimensioni mm |
Portata massima |
Pressione apertura molla |
Pressione massima |
|||
|
L |
E |
CH |
D |
l/min |
bar |
bar |
|||
|
LBCSTU14 |
VRF 1/4 |
Acciaio |
66,5 |
30 |
19 |
34 |
20 |
0,5 |
300 |
|
LBCSTU38 |
VRF 3/8 |
Acciaio |
73 |
32 |
24 |
36 |
45 |
0,5 |
300 |
|
LBCSTU12 |
VRF 1/2 |
Acciaio |
80 |
38 |
27 |
42 |
70 |
0,5 |
300 |
|
LBCSTU34 |
VRF 3/4 |
Acciaio |
95 |
46 |
32 |
51 |
110 |
0,5 |
250 |
|
LBCSTU10 |
VRF 1 |
Acciaio |
109 |
55 |
41 |
60 |
160 |
0,5 |
|
